Генератор імпульсів для крокових двигунів
110 ₴
Мінімальна сума замовлення на сайті — 200 грн
- Немає в наявності
- +380 (67) 963-44-45Юрій, Ірина
Генератор імпульсів для крокових двигунів. генератор подає послідовність імпульсів на плату драйвера двигуна внаслідок Двигун рухається в зазначеному напрямку (Єсть реверс).
Характеристики:
- живлення 8-24в;
- споживаний струм — до 80 мА;
- Регулювання частоти імпульсів має 3 діапазони:
1. 80 Гц - 2.4КГц
2. 540Гц 16,6КГц
3. 5,4Кгц - 160КГц
- габаритні розміри плати 58 мм*38 мм*15 мм;

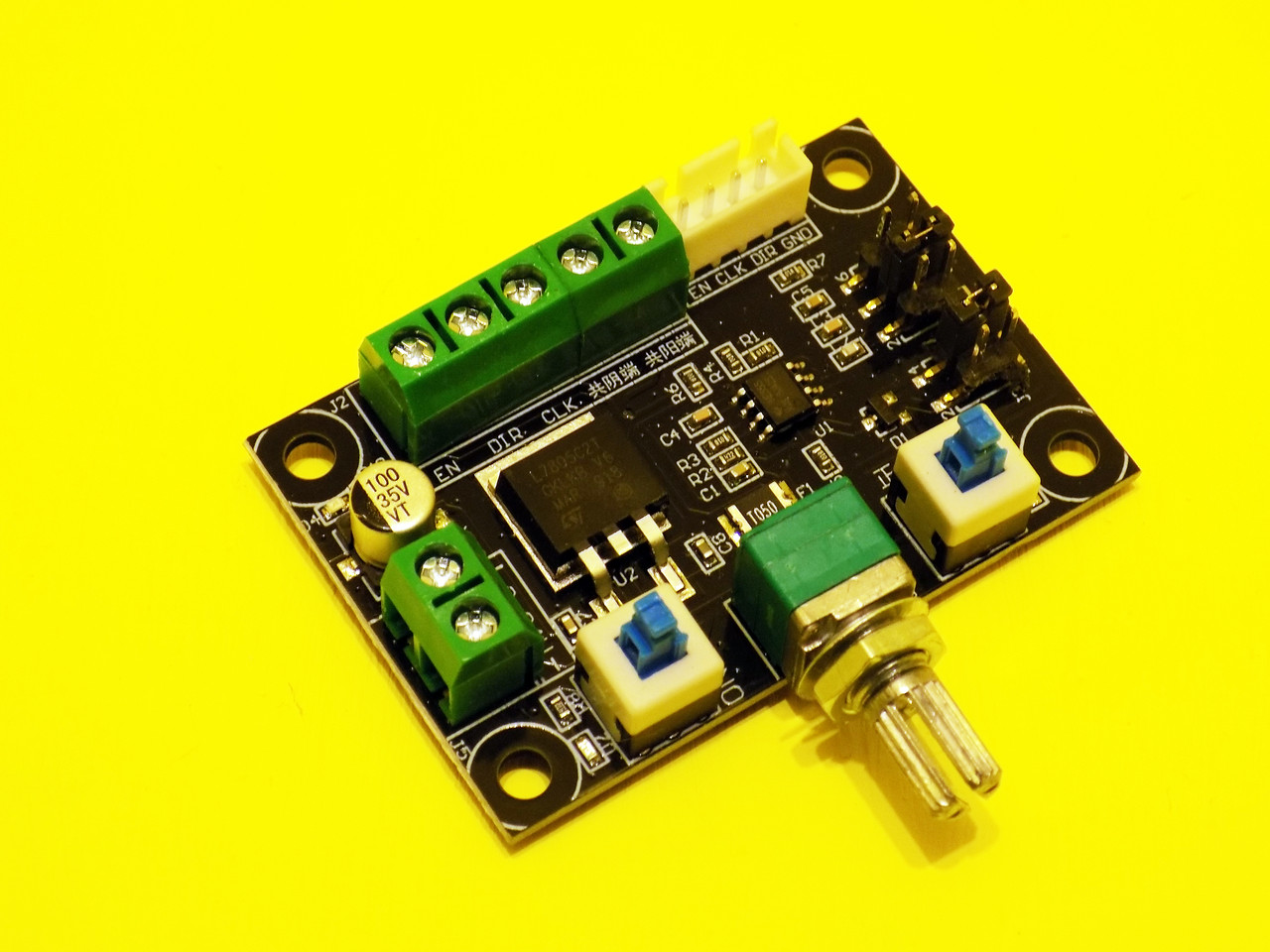

Розпинування виводів (фото):
- 8-24 DC supply — живлення 8-24в;
- Enable on/off switch — вмик/вимк генератора;
- Direction charge switch - реверс;
- перемичка J3
1.2 — імпульсний сигнал;
2. 3,4 — сигнал PWM;
- COM-, COM+ +- 5 В до 50 мА;
- CLK — генерація імпульсів CLK=PUL=PULS;
- DIR — зміна напрямку руху (реверс), DIR=CV = CVV;
- EN — вмикання,EN = ENA.
| Основні | |
|---|---|
| Виробник | MKS Technology |
| Країна виробник | Китай |
| Одиниці виміру частоти | кГц |
| Мінімальний діапазон частот | 0.08 |
| Максимальний діапазон частот | 160 |
| Кількість піддіапазонів | 3 |
| Стан | Новий |
| Загальні | |
| Живлення | Акумулятор |
| Напруга | 24 В |
| Споживана потужність | 0.01 Вт |
| Довжина | 58 мм |
| Ширина | 38 мм |
| Висота | 15 мм |
| Вага | 0.06 кг |
- Ціна: 110 ₴
