Дистанційне реле двигуна 220в, 30А, без фіксації, 2 канали

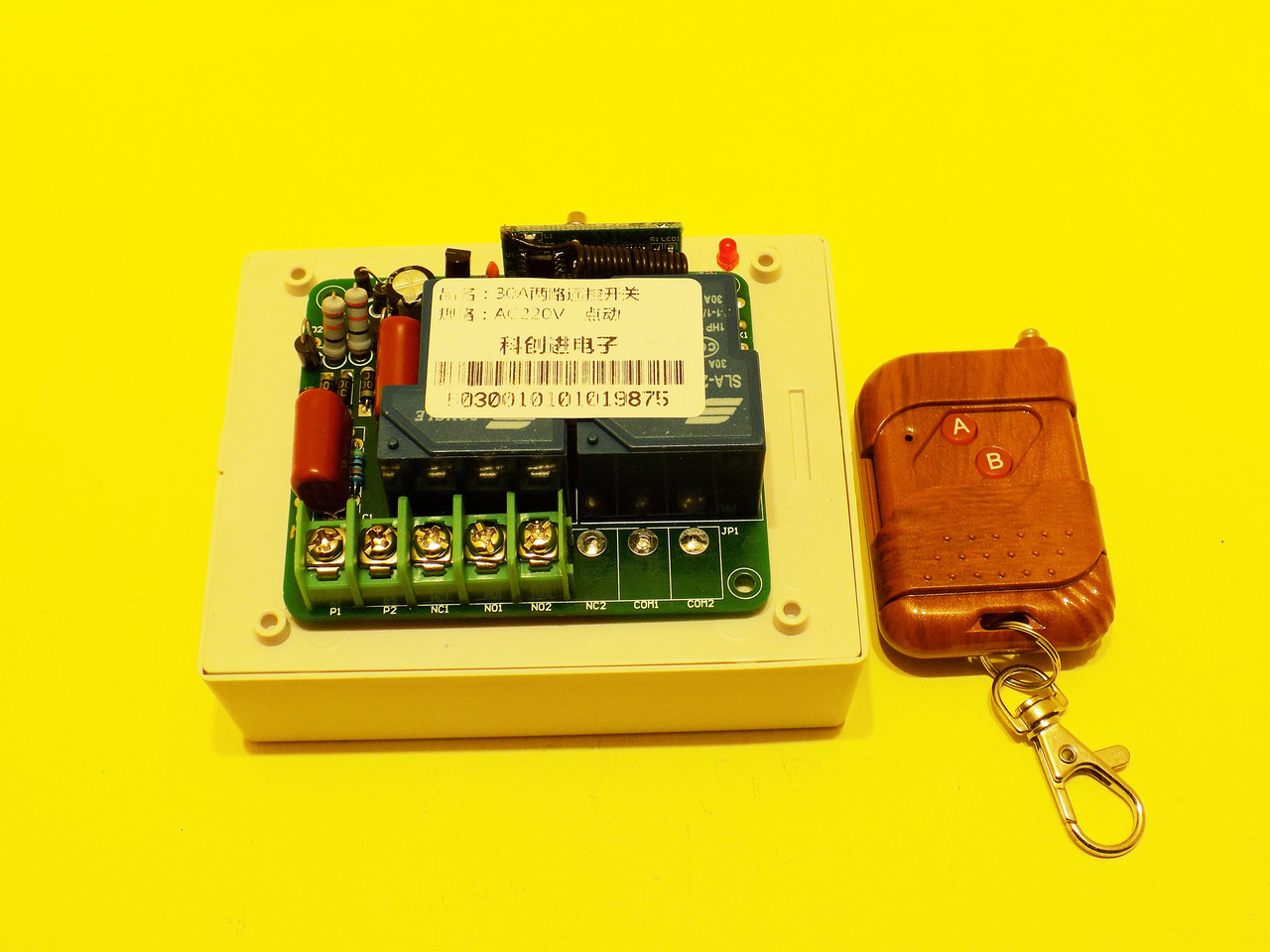

    Дистанційне реле для однофазного двигуна змінного струму з можливістю зміни напрямку руху(див. схему на фото). Напруга в мережі 198-242В. Реле розраховане на струм до 30А. без фіксації, тобто поки кнопка пульту натиснута доки реле замкнуте, відпустили кнопку - реле розімкнеться.  Комплектація на фото. Сфери використання залежать від вашої фантазії. наприклад керування відкриванням воріт, керування електрозамком, використовуючи разом з електромагнітним контактором можна дистанційно запускати електродвигун та ін.

      Пульт керування має дві кнопки. при натисканні на кнопку "А" вмикається контакт N01, в результаті між контактами NC1 та N01 через навантаження потече струм 220в. коли кнопку буде відпущено - контакт N01 розімкнеться. При натисканні на кнопку "В" струм буде текти через навантаження між контактами NC1 та N02. коли кнопку буде відпущено - контакт N02 розімкнеться.

     Схема ввімкнення на фото. Можливі два способи підключення: ввімкнення двигуна, або двох навантажень (нагрівальний прилад, лампочка, контактор та ін.).
