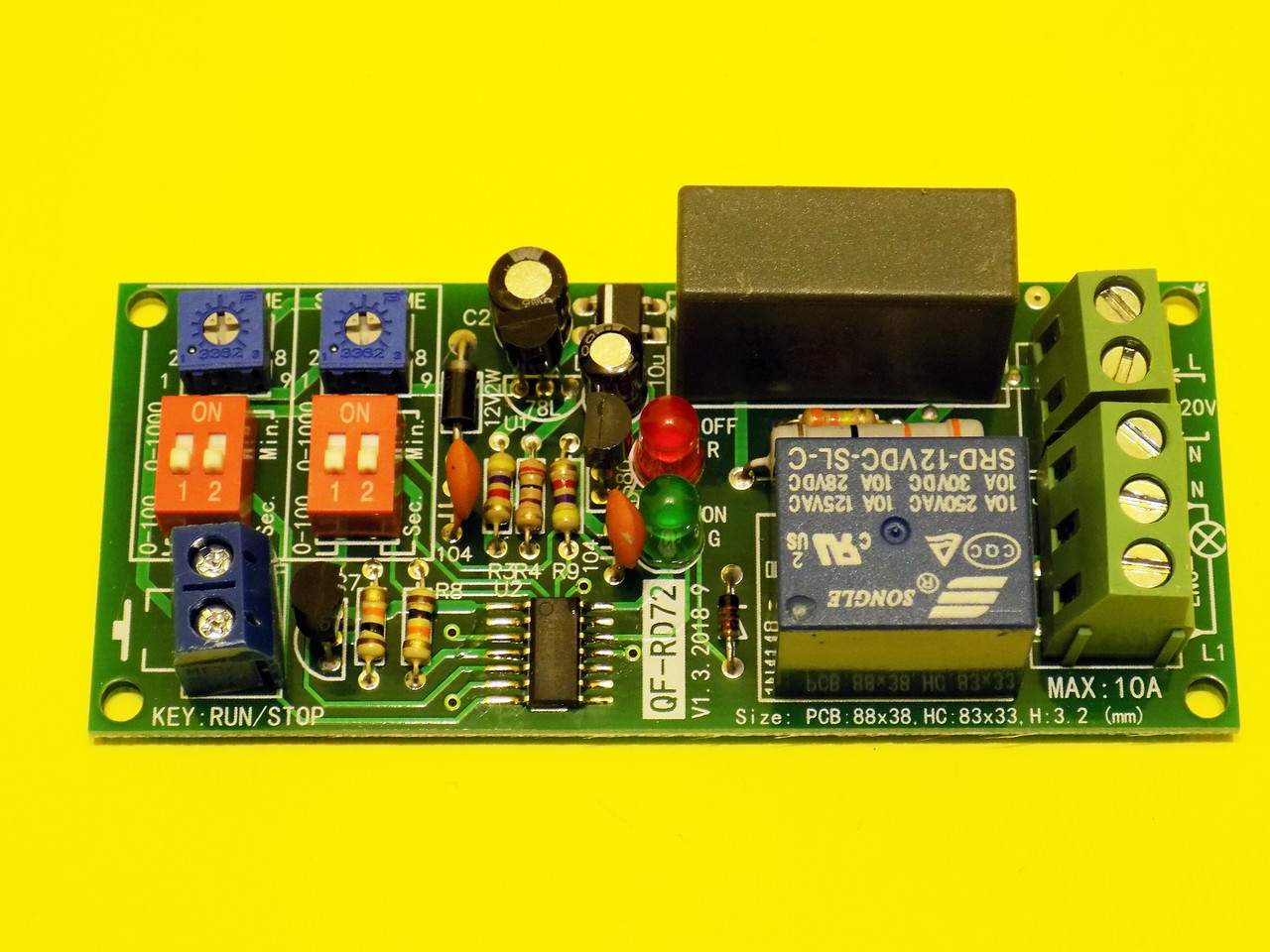

Циклічний таймер 220в



Багатофункціональний таймер використовується для роботи в циклічному режимі із заданими параметрами
Характеристики:
Напруга живлння: 220 В постійного струму
потужність живлення : <1,0 W
Навантаження не більше 10 А.
Ввімкнення реле сигналізує зелений світлодіод. Вимкнення реле супроводжується ввімкненим червоного світлодіода.
Діапазон заданого часу спрацювання реле  : 0,5 секунд-1000 хвилин.
для запуску реле потрібно короткочасно замкнути контакти виводів кнопки пуску "key: run/stop".
Розміри: Довжина 88 мм * ширина 38 мм * висота 22 мм
Призначення виводів на платі:
- L - вхід 220в , фаза
- N вхід 220в, нуль
- N підключений до вхідної лінії навантаження N,
- L1 з'єднаний з лінією навантаження L,
-> Нормально закритий контакт виходу лінії LNC зазвичай не підключений.

Налаштування роботи реле:

 Для налаштування часу ввімкнення/вимкнення реле, задіяно змінний резистор та два перемикача.

перемікач "sec-min"  відповідає налаштуванню часу в секундах або хвилинах.

перемикач ""0-100" ""0-1000" відповідає налаштуванню одиниць часу в секундах або хвилинах.
