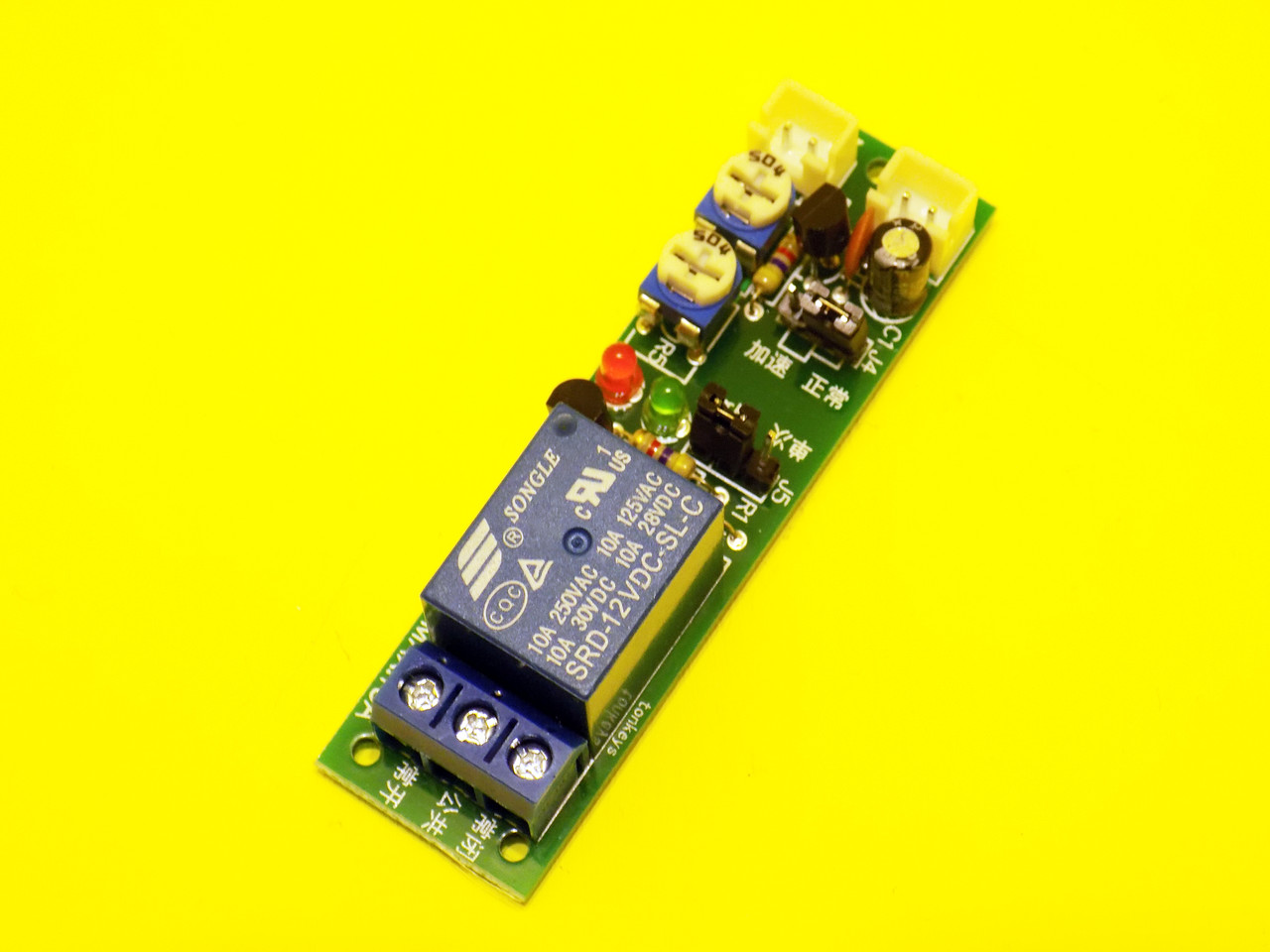

Циклічний таймер JK11 12в



Багатофункціональний циклычний таймер JK11 таймер використовується для роботи в циклічному режимі із заданими параметрами також працює на затримку ввімкнення або на затримкну вимкнення.



Характеристики:
Напруга живлння:12 В постійного струму
струм спокою : <10мА

робочий струм 45мА
Навантаження не більше 10 А.
Діапазон заданого часу спрацювання реле  : від 1хв до 120 хвилин.
для запуску реле потрібно короткочасно замкнути контакти виводів для кнопки пуску.
Розміри: Довжина 70 мм * ширина 20 мм * висота 18 мм


Налаштування роботи реле:

 Для налаштування часу ввімкнення/вимкнення реле, задіяно два змінних резистора.

Змінні резистори налаштовують час затримки ввімкнення (T2) та час затримки вимнетння (T1) реле.

Перемичка J4 це кратність часу. За замовчуванням нормальний час 1-120хв, переставивши перемичку ми отримаємо час ділений на 10 (пришвидшення у 10 разів)

Перемичка  J5 відповідає за режим роботи: за замовчуванням циклічний режим (ввімкнення/вимкнення постійно). Переставивши перемичку буде працювати режим затримки вимкнення або ввімкнення одноразово.
