Тестер ємності аккумулятора ZB2L3

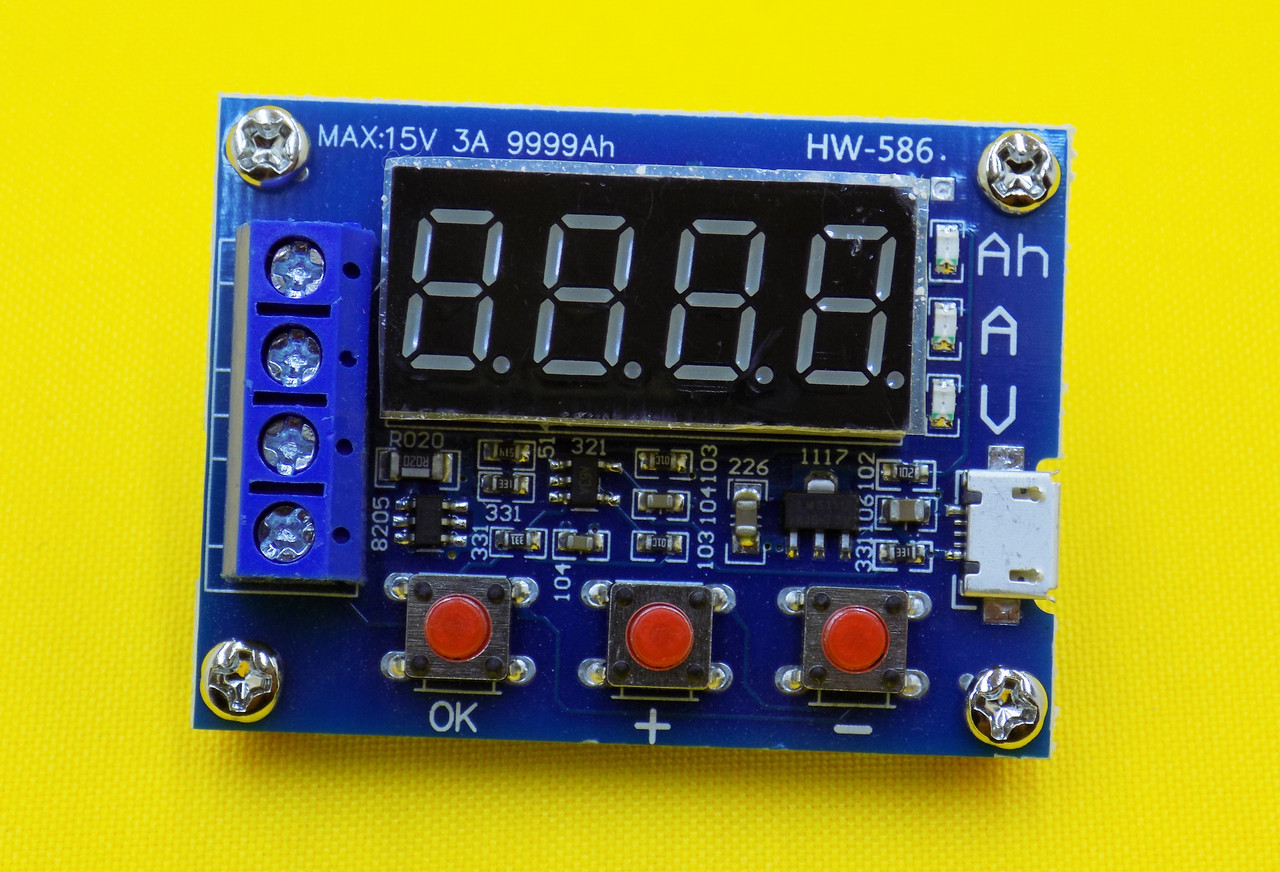

Модуль тестування ємності акумуляторів має простий вигляд і багатий функціонал. За допомогою цього приладу можна вимірювати ємність акумуляторів від 1,2В до 12В, як літієвих так і кадмієвих та свинцевих. Він має 8-ми сегментний дисплей для виведення показань, три світлодіода які підсвічують поточний параметр виміру (ємність, струм або напруга). Роз'єм Micro USB призначений для живлення приладу, також прилад має три кнопки управління і одну 4-х піновий клему, до якої підключається власне сам акумулятор і навантаження. Кнопками +/- задається нижній поріг розряду акумулятора, а при натисканні кнопки OK запуститися режим розряду акумулятора на навантаження, при цьому на дисплеї по колу будуть відображені параметри ємності, струму споживання і напруги. Після закінчення розрядки навантаження відключитися, а на дисплеї зафіксується показання виміряної ємності в мА / год (якщо ємність більше 9999 мА / год тоді показання зсуваються, з'являється десяткова точка і відображаються в А / ч). Для тіста потрібно підключати до пристрою повністю заряджений акумулятор. Навантаження потрібно розраховувати на струм не більше 3А.
Як навантаження застосовується 5 ватний резистор на 7 Ом (2 таких резистора входять в комплект ZB2L3). Струм розряду при цьому знаходиться на рівні 0.5 А. Якщо поставити паралельно 2 таких резистора струм розряду можна підняти до 1 А, і, отже, зменшити час на випробування.

Коди помилок і їх значення:

Err1: напруга акумулятора вище 15 В

Err2: напруга батареї нижче, ніж напруга завершення (відсічення)

Err3: акумулятор можна навантажити або розрядити через занадто великого опору

Err4: перевантаження по струму (струм перевищує 3,1 А)

комплект:

1 х тестер ємності акумулятора

2 х навантажувальні резистори

Технічні характеристики

Напруга живлення (В): 4,5-6 (роз'єм micro USB)

Робочий струм (мА): менше 70 мА

Напруга розряду (В): 1.00-15.00 (похибка 0.01 В)

Закінчення розряду (В): 0.5-11.0

Підтримується струмом: 3.000A, дозвіл 0.001A

Похибка вимірювання напруги (В): 0.02 (+/- 1%)

Похибка вимірювання струму (А): 0.008 (+/- 1.5%)

Максимальний діапазон ємності тестованих акумуляторів (Ач): 9999 (1 Ач = 1000 мАч)

Розмір модуля (мм): 50 x 37 x 17
