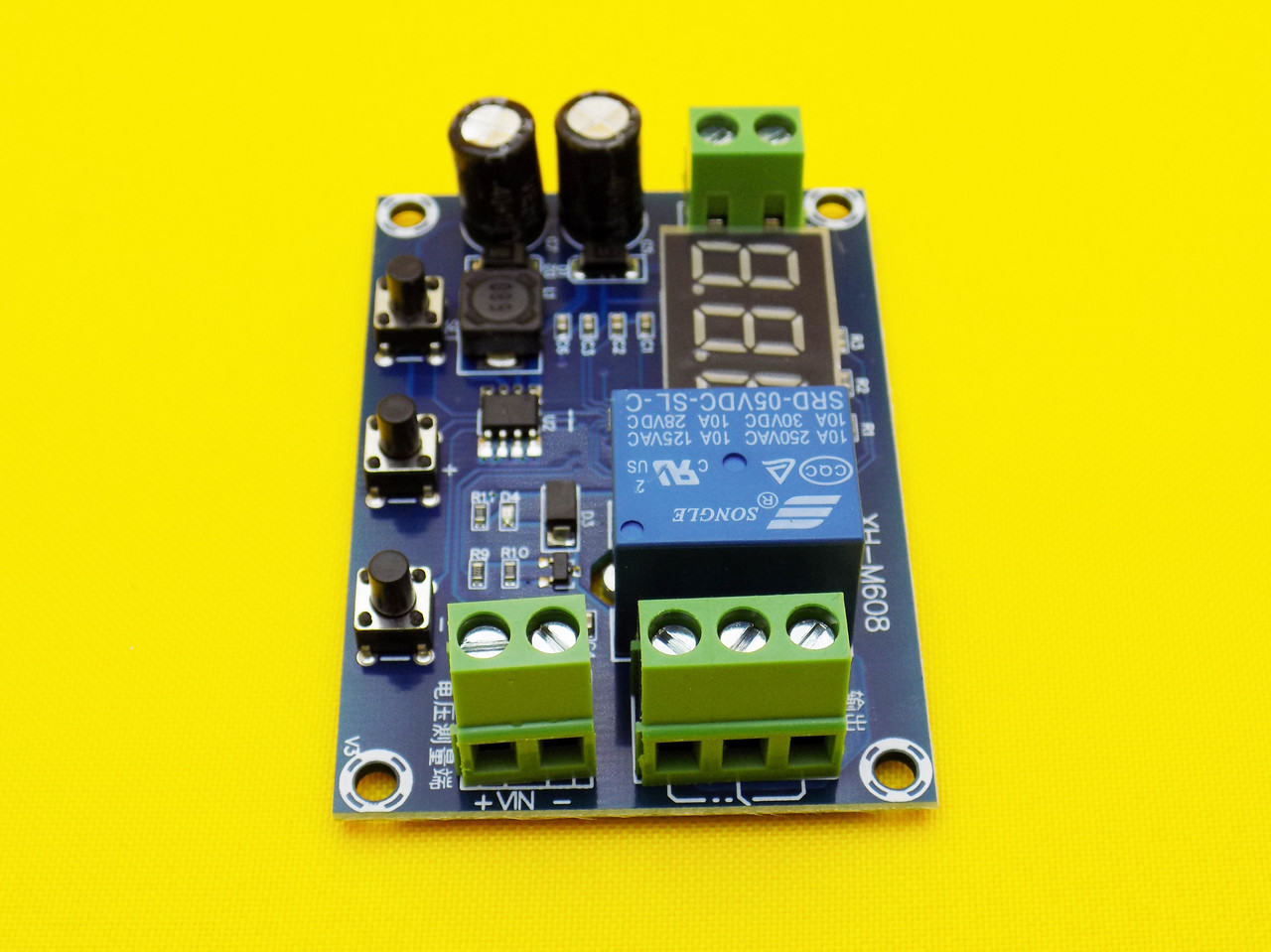

Модуль заряджання та розряджання акумулятора XH-M608

Універсальний модуль контролю заряду всіх типів акумуляторів. Даний модуль контролює напругу на акумуляторі і не контролює струм заряду (Струм заряду залежить від потужності джерела). На контролері можна виставити нижню та верхню межу напруги на акумуляторі. Якщо акумулятор розрядиться до мінімальної напруги, виставленої на конторлері, то автоматично ввімкнеться зарядка акумулятора (зручно використовувати якщо акумулятор не переміщається, наприклад, у системі сигналізації). Таким чином не потрібно контролювати саморозряд акумулятора, а також якщо батарея розрядиться, то зарядка ввімкнеться автоматично при подачі напруги на об'єкт. Виставлена верхня межа не дасть перезарядиться акумулятору.

Характеристики

Модель - XH-M608

Живлення 6-40В

Струм заряду - до 10А

Точність управління +-0,1в

Розмір плати 66*47*19мм



Режими та налаштування

Вхід у режим налаштування здійснюється кнопкою "SET"

Параметри:

Р0 - режими роботи:

- U - режим вольтметра (немає заряджання/розряджання акумулятора)

- Р - режим захисту (модуль замикає реле коли напруга знаходиться в заданих межах)

- С - режим зарядки (реле замикається при нижній межі і розмикається коли напруга досягає верхньої межі)

-  F -  режим розрядки акумулятора (реле замикається при верхній межі і розмикається при нижній межі)

P1 - встановлення нижньої межі напруги

P2 - Встановлення верхньої межі напруги

P3 - Таймер заряду або розряду в хвилинах (0 - таймер вимкнено)

P4 - Режим калібрування вольтметра.
