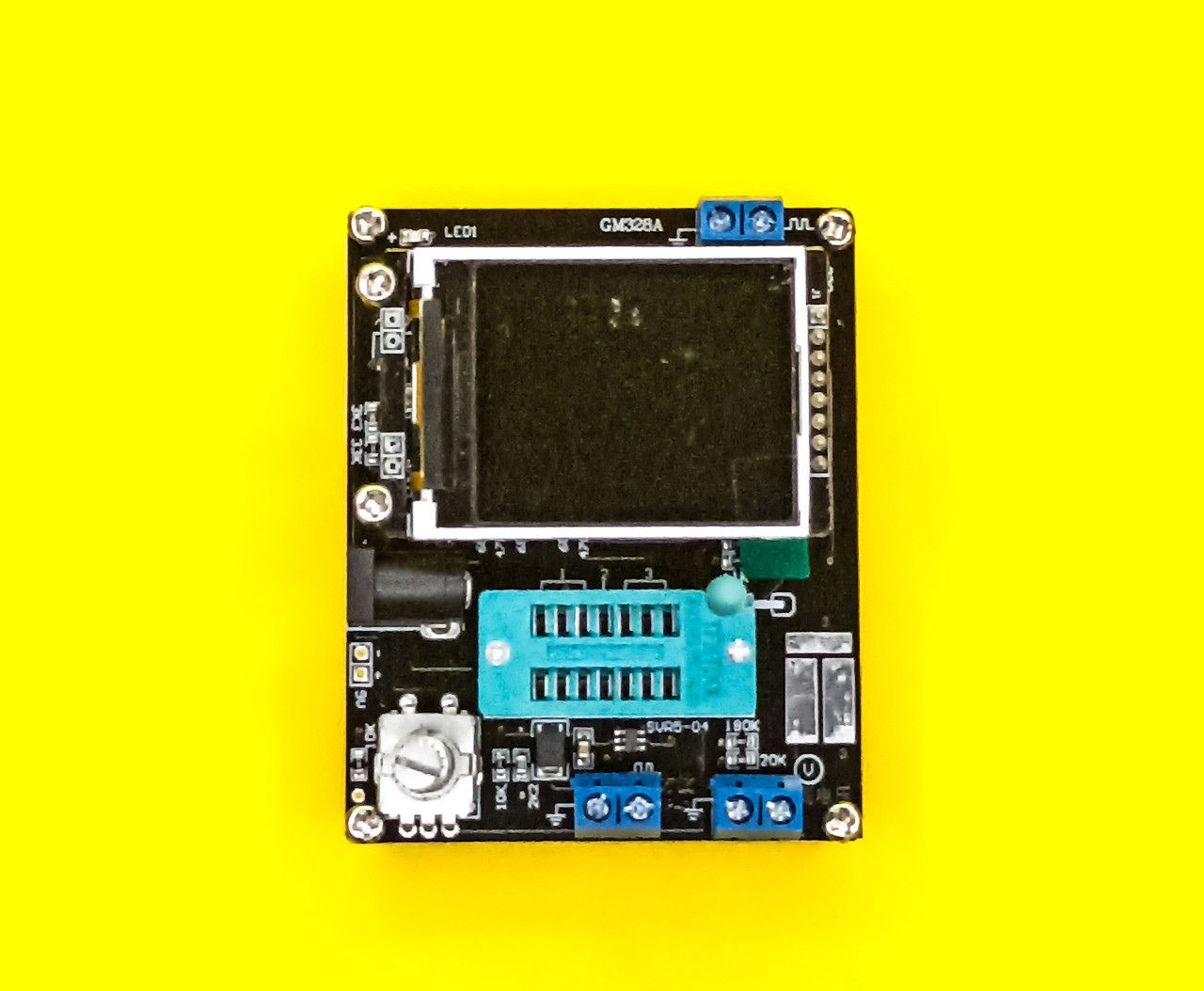

Тестер GM328A, ємність, ESR, індуктивність та ін.

Тестер ATMEAG328P DIP-28 з панелькою мікросхеми.

Тестер може вимірювати частоту, напругу, має вбудований генератор прямокутних імпульсів, генератор ШІМ, може декодувати сигнал інфрачервоного пульта дистанційного керування, кодування інфрачервоного пульта дистанційного керування, тест датчика температури DS18B20, тест датчика температури і вологості DHT11, налагодження калібровка та інше.

У блоці відображення використовується кольоровий дисплей з роздільною здатністю 160x128 пікселів, глибиною кольору 16 біт та символами компонентів.

Живлення можна організувати від блоку живлення 9В або батарейки типу "КРОНА" 9В. Робоче споживання струму 30мА, у вимкненому стані споживання близько 20 нА.

Можливості тестера GM328A:

 - Автоматично визначає транзистори NPN і PNP, польові транзистори, діоди, подвійні діоди, тиристори та симістори, а також автоматично визначає розподіл контактів вищезазначених радіоелементів.

- Прилад може перевірити коефіцієнт посилення струму із загальним емітером, гранична напруга база-емітер і струм витоку колектор-емітер транзисторів NPN та PNP.

 - Ідентифікація транзисторів Дарлінгтона за пороговою напругою база-емітер транзистора та коефіцієнтом підсилення високого струму.

 - Виявляє вбудовані захисні діоди силових та польових транзисторів.

 - Перевіряє граничну напругу провідності затвор-витік польового транзистора, опір провідності сток-витік та ємність затвор-витік.

- Одночасно може виміряти максимум 2 резистори, тому можна виміряти і триконтактний регульований резистор. Якщо регульований резистор відрегульовано до кінцевої точки, можна виміряти лише одне значення опору.

- Діапазон вимірювання опору становить від 0,01 Ом до 50 МОм

- Діапазон вимірювання ємності конденсаторів: 25 пФ-100 000 мкФ, роздільна здатність 1 пФ.

- Вимірює ESR конденсаторів ємністю понад 90 нФ. Роздільна здатність вимірюваної величини ESR 0,01 Ом.

- Для конденсаторів ємністю понад 5000 пФ також відображається швидкість падіння напруги після заряджання. Це значення може відбивати добротність (значення Q) конденсатора.

Конденсатори ємністю менше 25 пФ також можуть бути перевірені. Для цього тесту спочатку необхідно підготувати конденсатор ємністю 30 пФ, спочатку протестувати конденсатор ємністю 30 пФ, потім підключити до нього паралельно конденсатор, що вимірювається, і знову відняти виміряне значення конденсатора ємністю 30 пФ з отриманого значення.

- Можна вимірювати індуктивність резисторів опіром нижче 2100 Ом, діапазон вимірювання від 0,01 мГн до 20 Гн.

Процес перевірки триває близько 2 секунд. Для великих конденсаторів та котушок індуктивності потрібно більше часу.

- Діапазон вимірювання частоти становить від 1 Гц до 1 МГц або вище. Коли виміряна частота нижче 25 кГц, період може відображатися з роздільною здатністю 0,001 МГц.

- Вимірювання напруги постійного струму до 50 В

- Вбудований генератор виводить сигнал прямокутної форми з кількома частотами на вибір, найвища вихідна частота становить 2 МГц.

- Також виводить імпульсний сигнал (ШІМ) з фіксованою частотою та регульованим коефіцієнтом заповнення. Коефіцієнт заповнення можна регулювати від 1% до 99%.

Окрема функція перевірки ємності. Цей метод випробування є безперервним виміром. Конденсатори ємністю 2 мкФ-50 000 мкФ можна вимірювати безпосередньо в їх ланцюгах (ланцюг, в якому знаходиться конденсатор, що перевіряється, повинен бути відключений, а конденсатор, що перевіряється, повинен бути повністю розряджений. )

Для тиристора і симістора можна визначити тільки розподіл контактів, а струм спрацьовування тиристора або симістора, що перевіряється, повинен бути менше струму, який може забезпечити тестер. Тестер може забезпечити максимальний струм спрацьовування 6 мА.

- Декодування та кодування інфрачервоного пульта дистанційного керування підтримують формати кодування чіпів TC9012 та UPD6121.
