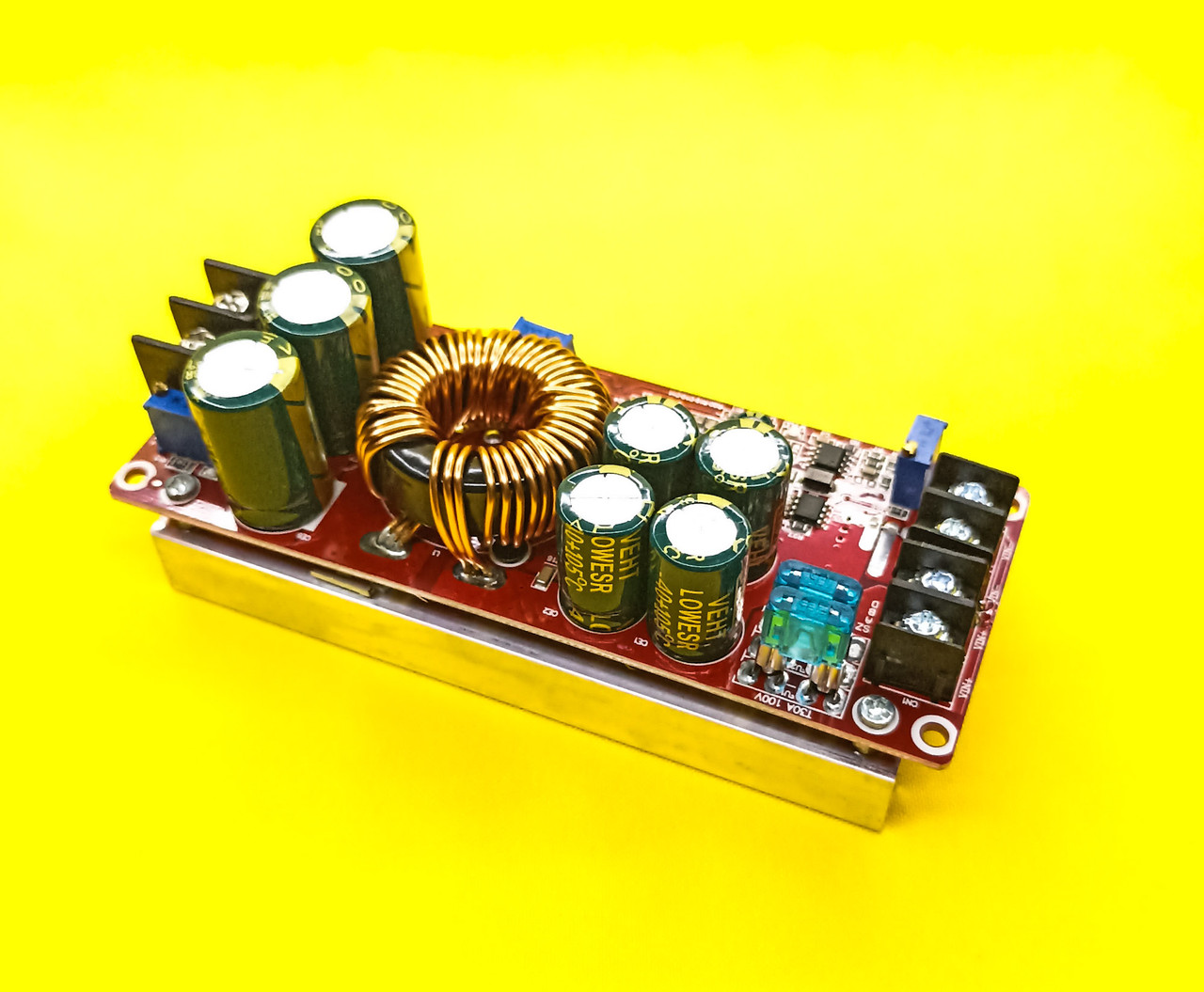

Модуль підвищення постійної напруги в діапазоні від 12В до 80В.
Параметри:
Модель модуля: SZ-BT07CCCV-A;
Назва модуля: підвищуючий модуль постійного струму потужністю 1200 Вт;
Характер модуля: неізольований підвищуючий модуль (BOOST);
Вхідна напруга - 10 - 60в;
Вхідний струм: 20А максимально (при тривалому навантаженні 15А, потрібно додаткове охолодження);
Вихідна напруга 12-80 вольт (плавне регулювання);
Вихідний струм 18А максимально (при навантаженні на виході від 10А потрібно встановити вентилятор)
ефективність перетворення від 92%;
робоча температура -40 - +85 ° C;
Захист від перевантаження струмом на вході: Так (вхідний струм перевищує 25 А, автоматичний захист);
Захист від короткого замикання: є (вхідний запобіжник 30 А) подвійний захист від короткого замикання, що робить його більш безпечним у використанні;
Захист від зворотного підключення на вході: Так (захист від зворотного ходу потужної MOS-трубки 150 А)
Спосіб підключення: клемна колодка (використовуйте сильноточний провід із чистої міді).
Розмір: ширина - 52мм;
довжина – 130мм;
висота – 46мм.
Поради щодо налаштування та роботи:
Метод регулювання вихідної напруги та струму:
1. Відрегулюйте вихідну напругу: відрегулюйте потенціометр V-ADJ відповідно до необхідного вам значення.
2. Відрегулюйте вихідний струм: встановіть потенціометр I-ADJ в нульове положення, обертаючи потенціометр проти годинникової стрілки (приблизно 30 оборотів), потім налаштуйте на потрібний струм, регулюючи потенціометр за годинниковою стрілкою. Будь ласка, не регулюйте струм методом короткого замикання – це не безпечно для модуля.
Галузь застосування:
1. Регульоване джерело живлення своїми руками, вхідна напруга 12, вихідна напруга можна регулювати від 12 до 80 В.
2. Увімкніть електронне обладнання та встановіть вихідне значення відповідно до напруги вашої системи.
3. Використовуйте як автомобільне джерело живлення для живлення ноутбука, КПК або різних цифрових продуктів.
4. Стабілізація напруги сонячної панелі.
5. Заряджання акумуляторів: літієві, кислотні батареї тощо.
6. Драйвер потужних світлодіодних ліхтарів.
Схема перетворювача не дозволяє відрегулювати струм шляхом короткого замикання.
Габаритні розміри | |
---|---|
Висота | 14 мм |
Ширина | 17 мм |
Довжина | 30 мм |
Основні атрибути | |
Номінальна потужність | 6 Вт |
Стан | Новий |
ККД, не менше | 93 % |
Тип робочої величини | Напруга |
Допустима пікова потужність | 12 Вт |
Номінальний струм | 1 А |
Користувальницькі характеристики | |
Виробник | Китай |
- Ціна: 375 ₴
