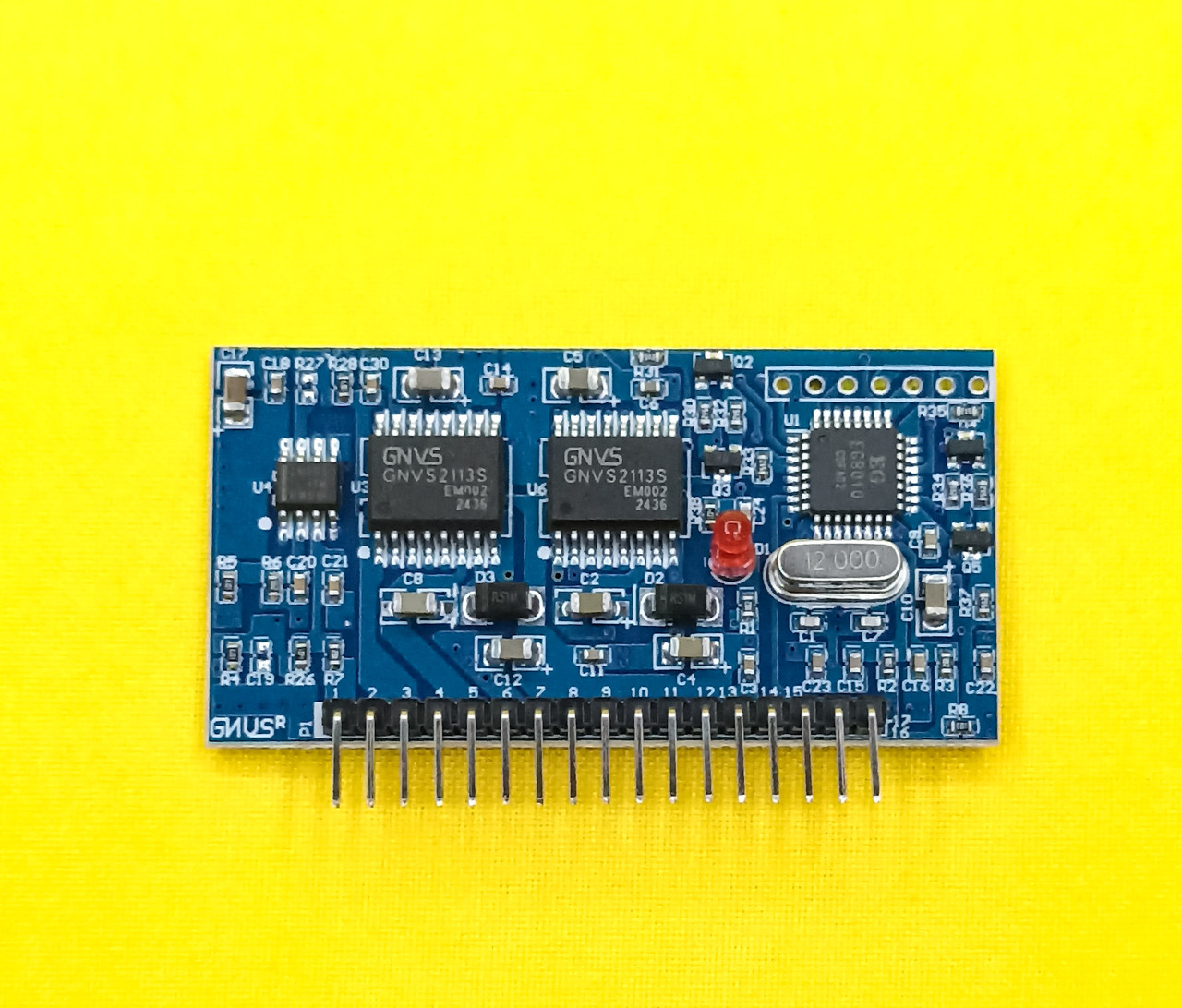

Модуль чистого синуса для інвертора EGS002, EG8010+GNVS2113S

Модуль чистого синуса EGS002 для інвертора EGS002, EG8010+GNVS2113S.

Технічні характеристики:

Напруга живлення цифрової частини: 5v
Напруга живлення драйверів: 12v (для MOSFET краще 20v)
Частота ШІМ(PWM): 23.4KHz
Тактова частота контролера: 12MHz
Можливість встановлення фіксованих значень частоти 50Hz та 60Hz
Плавна зміна частоти два режими 0-100Hz та 0-400Hz
Плавний запуск (Soft-start) час 1S
Зворотний зв'язок по напрузі, струму, температурі.
Захист від перевантажень та короткого замикання.
Плата підтримує уніполярну та біполярну модуляцію.

У режимі уніполярної модуляції використовується тільки одне плече моста (EG8010 контакти SPWMOUT3, SPWMOUT4) на вихід SPWM, а інший вивід мосту (EG8010 контакт SPWMOUT1, SPWMOUT2) використовується як маса.
При біполярній модуляції обидва виходи (EG8010 виводи SPWM3, SPWM4, SPWM1, SPWM2) використовуються для виведення SPWM. Використання двох дроселів спричинить кращий результат, а ланцюг зворотного зв'язку обох каналів регулюється за допомогою здвоєного потенціометра.
EG8010 має вбудований захист від стрибків вихідної напруги при підключенні навантаження, захист від перенапруги, захист від зниженої напруги.
