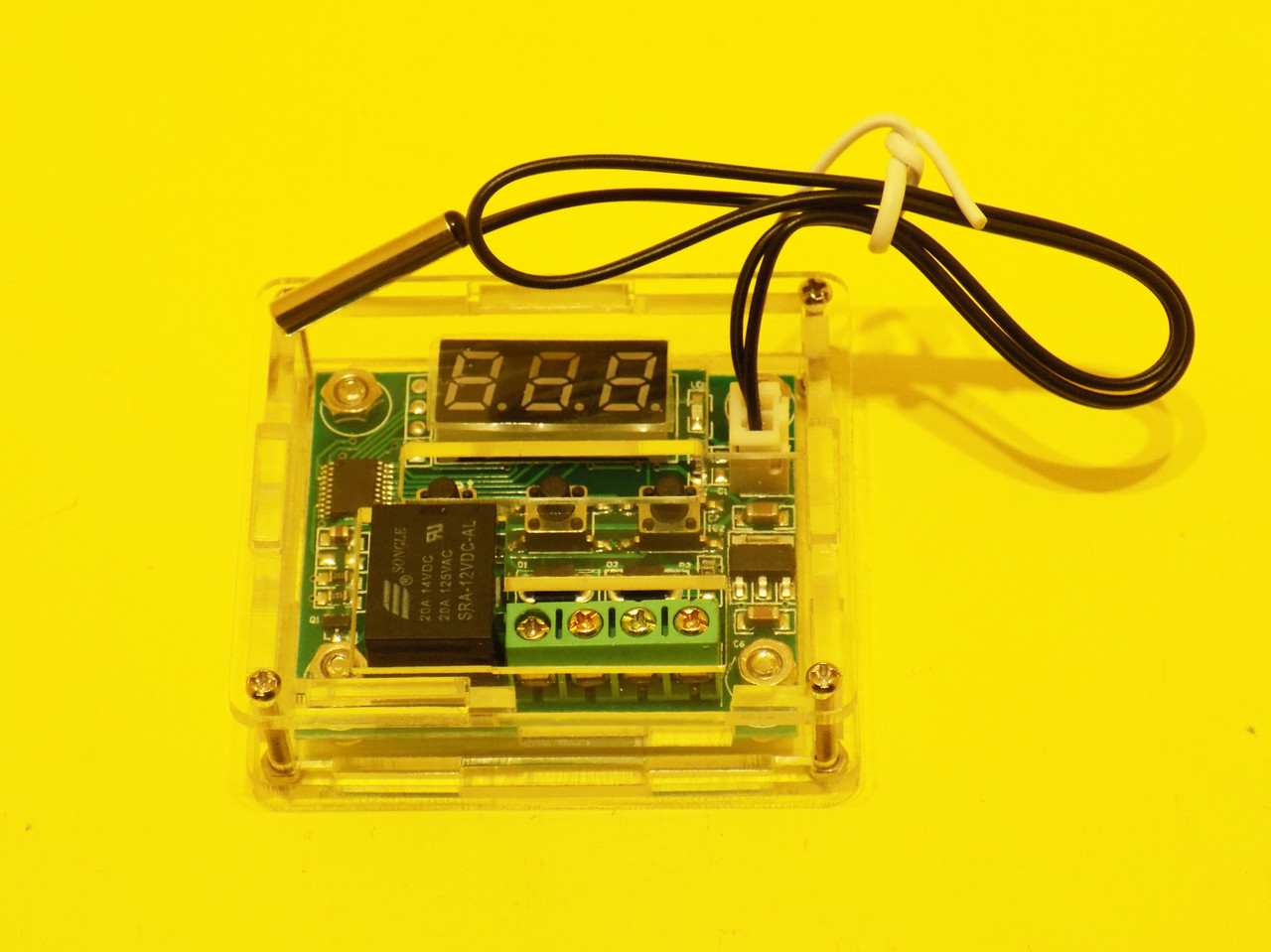

Термореле W1209 12V, 3A 250V

Термореле, термостат W1209 цифровий, без корпусу.

Характеристики:

Напруга живлення 12в

Реле типу SONGLE SRA-12VDC-AL

Напруга перемикання:  12в /20А, 125в/20А, 220в/3А

Діапазон регулуювання температури від -50 до +110°С.

похибка вимірювання температури +-1°С

В якості датчика використовується терморезистор 10кОм.

Розмір термореле: ширина 48мм, довжина 40мм, висота 25мм.

Інструкція до використання:

Для установки температури: натискаємо кнопку "SET", індикатор почне моргати, кнопками "+" і "-" встановлюємо потрібну температуру.

Даний термостат може слідкувати як за верхньою межею так і нижньою (при заданій температурі реле буде або замикати або розмикати контакти), Щоб встановити потрібний режим потрібно натиснути кнопку "SET" більше двох секунд, на дисплеї з'явиться "Р0", це означає, що ми зайшли в програмне меню. далі натискаємо знову "SET" і вибираємо потрібний режим: "C" - охолодження або  "Н" - нагрів.

Далі налаштування в меню "Р1" - гістерезис - це різниця температур при якій включиться або вимкнеться термостат, (заводська настройка 2 ° C).

Наступний крок - це меню "Р2" - верхня межа установки підтримуваної температури (за замовчуванням + 110 ° C). Та  "Р3" нижня межа установки підтримуваної температури (за замовчуванням -55 ° C). При досягненні цих температур терморегулятор W1209 буде вимкнений.
В меню "P4" корекція температури, можна відкалібрувати показники температури до однієї десятої градуса (за замовчуванням 0 ° C).

Пункт меню "Р5" відповідає за затримку часу включення реле, можна виставити до 10 хв.

Пункт "Р6" - це меню керування захистом від перегріву. OFF-захист вимкнено, ON - захист ввімкено.

Для скидання на заводські настройки необхідно вимкнути живлення потім натиснути і утримувати кнопки "+" і "-" і
подати живлення на терморегулятор.
