Реле времени

Багатофункціональне, програмоване реле часу, зокрема циклічний таймер. Має вже програмовані режими роботи, також здатний працювати від зовнішнього управління з мікроконтролерами різних типів. На базі даного реле часу можна реалізувати управління для періодичного вмикання/відключення вентиляції, освітлення, насосів, компресорів, різних електроприладів та інших пристроїв.

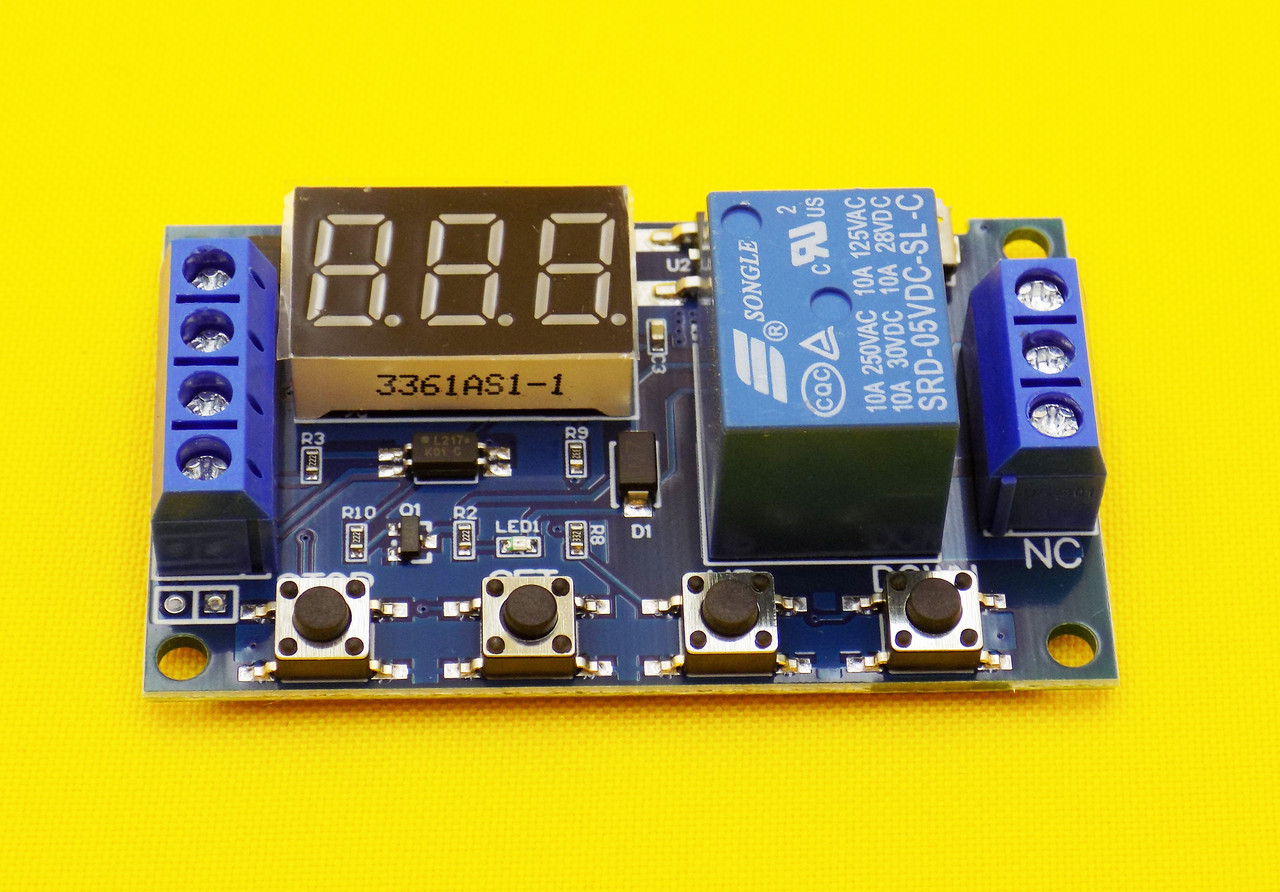

Має LED-індикатор, на якому відображається поточний час відліку, режим роботи та налаштування.

Технічні характеристики:

Широкий діапазон живлення 6 – 30В, можливість підключення через MicroUSB – 5V. Рекомендується не живити напругою вище 20в.

Споживаний струм: 20 мА, в замкнутому стані: 100 мА

Можливість керування навантаженням AC/DC 5A

Робоча температура: від -40С до 85С

Тимчасовий інтервал: 0.1сек.-999хв.

Можливість циклічного повторення увімкнення та вимикання реле, затримка старту, затримка вимикання.

Кількість спрацьовувань циклу: 1-999 та режим нескінченного повтору.

Можливість запуску таймера зовнішнім сигналом через вхід Trigger

Напруга спрацьовування тригера: 3-24В

Як програмувати реле - інструкція:

Реле має кілька режимів, реле може працювати лише в одному з режимів, щоб змінити режим, необхідно затиснути кнопку SET на 1 секунду та відпустити,

тепер використовуючи кнопки UP(верх) та DOWN(низ) ми вибираємо необхідний режим та підтверджуємо вибір коротким натисканням кнопки SET.

Список режимів та їх призначення описано нижче:

P1.1 - В даному режимі реле за замовчуванням розімкнене, при подачі логічної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається і починається відлік часу встановлений у параметрі OP, після закінчення відліку - реле вимикається.

P1.2 - У цьому режимі також реле за замовчуванням вимкнено, при подачі сигналу на порт Trigger реле замикається і починається відлік вказаний у параметрі OP, після закінчення відліку, реле відключається як і в режимі P1.1, але до того як час закінчується ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.

P1.3 - У цьому режимі за замовчуванням реле вимкнено, після подачі живлення на Trigger вмикається реле і починається відлік часу вказаний у параметрі OP. Після відліку часу реле вимкнеться і в попередньому режимі, але ми також можемо перервати таймер і розімкнути реле раніше, якщо повторно подамо сигнал на порт Trigger.

P-2 - даний режим спрацьовує при подачі логічного сигналу на Trigger, відпрацьовує один раз і чекає наступної подачі логічної одиниці. При подачі логічної одиниці реле часу спочатку очікує час виставлений для розімкнутого стану CL, і після закінчення цього часу замикає реле і чекає виставлений час для замкнутого стану OP. Після чого знову розмикає реле і чекає на наступну подачу сигналу на Trigger, налаштування кількості повторень тут недоступне.

P3.1 - цей режим схожий на P-2 за винятком кількох речей, при подачі логічної одиниці на порт Trigger реле переходить відразу в замкнений стан, а не розімкнене, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацювання реле по сигналу на Trigger реле почне роботу і не завершивши всі цикли ми подамо повторно сигнал на порт Trigger, цей сигнал зупинить роботу режиму реле відключиться і відлік циклів завершиться.

P3.2 - цей режим спрацьовує відразу після подачі живлення на реле, при цьому реле відразу переходить в замкнутий режим, відраховує час вказаний для замкнутого режиму OP, після цього реле розмикається і починається відлік часу вказаного для розімкнутого режиму CL, все це повторюється вказане в параметрі LOP кількість разів, якщо вказано нескінченність (---), то реле буде повторювати ці дії нескінченно.

P4 - в цьому режимі за замовчуванням реле відключено, при подачі сигналу на Trigger відразу ж замикається реле. Реле буде замкнено доти, поки на Trigger подаватиметься сигнал, як тільки подача сигналу на Trigger припиняється, реле відключається не відразу, спрацьовує таймер виставлений в OP, як тільки відлік закінчується - реле відключається.

Відразу після підключення живлення до реле на дисплеї з'являється поточний режим роботи.

Тепер після того, як ми вибрали кнопкою SET потрібний режим, вас автоматично переключить на налаштування часу спрацьовування реле.

У цих налаштуваннях ми можемо змінити три функції:

OP - Час перебування реле в замкнутому стані

CL - Час знаходження реле в розімкнутому стані

LOP - Кількість повторень (циклів) увімкнення/вимкнення реле

Щоб встановити значення кожного з функцій потрібно вибрати одну з них натисканням кнопки SET після чого вона висвітиться, блимне 3 рази, і потім вже можна задавати її значення. Якщо Вам потрібна інша функція, то просто ще раз натисніть на кнопку SET, тобто кнопка SET зараз перегортає 3 цих функції. Після того як ми вибрали потрібну функцію, у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію за інструкцією нижче:

Функція OP (замкнутий стан):

Потрібна для того, щоб задати час, протягом якого наше реле буде замкнуте.

Зараз у нас на дисплеї відображається три цифри, це час роботи нашого реле, якщо ми натискатимемо кнопки UP і DOWN, то можемо його змінювати у більший або менший бік.

Як ви могли помітити, то крім цифр у нас ще відображається точка розрядності.

Якщо ця точка знаходиться лише після третьої цифри, ми встановлюємо час у секундах.

Якщо точка стоїть після другої цифри, ми встановлюємо час в 0.1 секундах (десяті частки мілісекунд)

Якщо ж у нас коштує 3 крапки, то ми встановлюємо час у хвилинах.

Щоб змінити положення точок, необхідно короткочасно натискати кнопку STOP. Після завдання необхідного часу переходимо в налаштування наступної функції коротким натисканням кнопки SET або зберігаємо налаштування режиму довгим натисканням кнопки SET.

Функція CL (розімкнений стан):

Налаштовується так само, як і функція OP. Тільки тут ми встановлюємо час, протягом якого наше реле буде в розімкнутому стані.

Так само на дисплеї у нас відображається 3 цифри, які в залежності від розташування точки може означати секунди, 0.1 секунди та хвилини. Так само кнопкою STOP ми змінюємо розташування точки.

Функція LOP (число повторень):

Ну і нарешті остання функція відповідає за кількість повторень циклів розімкнутого та замкнутого стану реле. Тут ми можемо тільки вказати число повторень від 1 до 999 за допомогою кнопок UP і DOWN, якщо хочемо, щоб цикли повторювалися нескінченно, то необхідно встановити значення менше 1, тоді на дисплеї з'явиться --- (3 тире)

Після того як ви налаштували час розімкнутого і замкнутого стану реле і кількість повторень, можна зберегти налаштування тривалим натисканням (2-3 сек) кнопки SET, після відпускання кнопки SET на дисплеї 3 рази блимне обраний вами режим.

Залишилося тільки запустити роботу реле натисканням кнопки STOP, при цьому на екрані з'явиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, при цьому на дисплеї з'явиться напис OFF.
